143 kW gesplittete kältemaschine

Leiser Betrieb über den Dächern von Tübingen

Für ein Bürogebäude in Tübingen durften wir eine 143 kW gesplittete Kältemaschine mit hohen Anforderungen an die Geräuschemision planen und liefern. Die gesplittete Variante der Kältemaschine hat den positiven Effekt, dass die Ventilatoren des außen aufgestellen Verflüssigers deutlich langsamer drehen und dadurch die Geräuschemissionen gering werden. Um auch im Gebäudeinneren keine Geräusche zu hören, wurde für die Maschine eine schallgedäpfte Ausführung gewählt. Damit werden die von dem Schraubenverdichter erzeugten Schwingungen und Geräusche beinahe vollständig absorbiert.

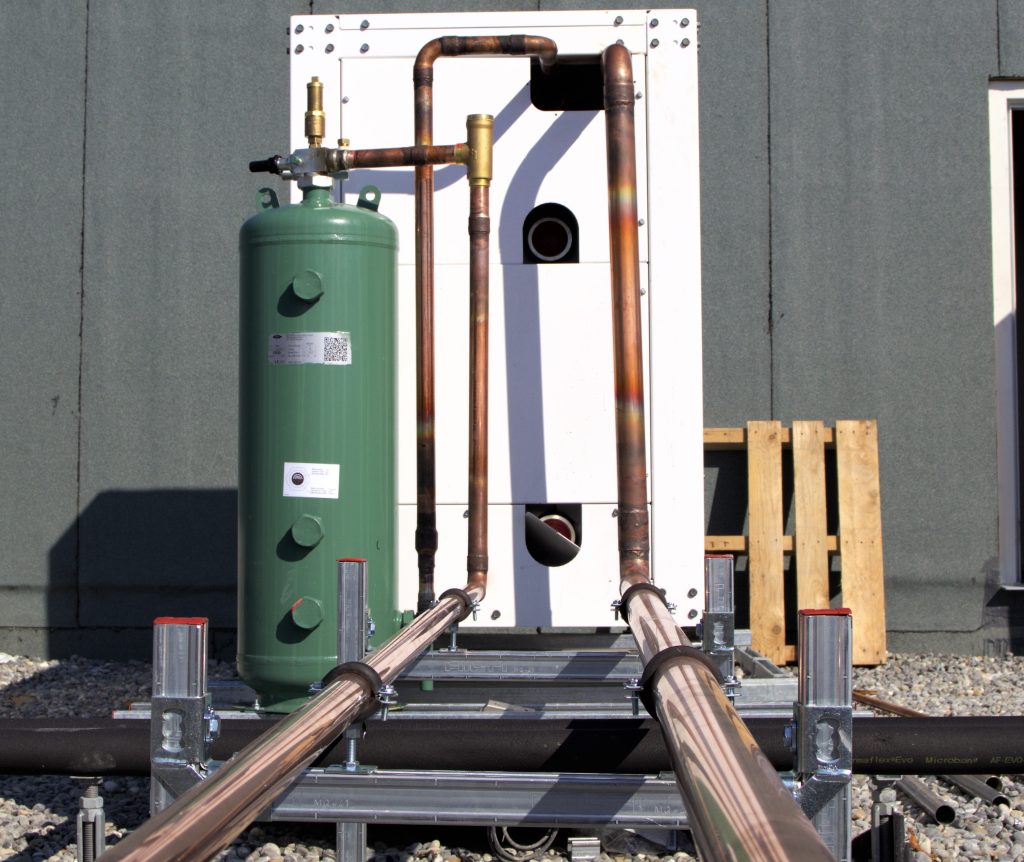

Verdichter, Verdampfer und Schaltschrank werden im Gebäude aufgestellt und sind somit ganzjährig frostfrei. Die luftgekühlten Verflüssiger befinden sich hingegen im Außenbereich, z.B. auf dem Dach und werden mit Kältemittelrohrleitungen verbunden.

Vorteile der gesplitteten Maschine

- Maschine ist vor Frost geschützt | keine Rohrheizungen notwendig

- Drehzahl der Ventilatoren am Verflüssiger deutlich geringer | reduzierte Geräuschemissionen

- Die Kompressoren stehen im Gebäudeinneren | keine Geräusche im Außenbereich

- Rohrleitungsmontage vereinfacht | geringe Montagekosten

- Keine extra Steuerungen bzw. Pumpe notwendig | Einsparung Bauteilkosten

Nachteile der gesplitteten Maschine

- größere Kältemittelfüllmenge

- Ölführung bei Montage beachten

- Höhere Bauteilkosten für Verflüssiger

- Prüfintervall eventuell höher

Auf einen Blick

Produkte:

HWS0701X°°LE8
CVR°8063CTE

Anwendung:

Bürogebäude

Kältemittel:

R 513A

Kältekreise:

1

Verdichteranzahl

1

Verdichtertyp:

Schraubenverdichter Modulierend

Leistungsaufnahme:

46,2 kW

Heizleistung der WRG:

0 kW

Kühlleistung bei +50°C Verflüssigungstemperatur:

143,2 kW

Wasservolumen:

19.440 l/h

Medium:

Ethylenglykol 34%

Kühlen Austritt: + 7,0°C

Heizen Austritt: -

Kühlen Eintritt: + 14,0°C

Heizen Eintritt: -

Ansprechpartner:

Konfiguration

Bezeichnung – HWS
Größe - 0701
Einsatzfeld – Elektronisches Einspritzventil (Erzeugte Wasser von +4 °C)
Modell – Nur Kühlbetrieb
Ausführung – Schallgedämpft
Wärmerückgewinnung – Ohne Rückgewinner
Verdampfer - Verdampfereinheit
Stromversorgung - 8 - 400V/3/50Hz mit Schutzschalter
