Die vier elektrischen Wärmepumpen werden zum heizen bzw. zum kühlen der Poduktionshalle, des Verwaltungsgebäudes und dem Versandgebäude genutz. Zum Hydraulikschema >
Um einen intelligentes und effizientes Regelverhalten der Maschinen zu erzielen, wurde ein Steuerkopf geplant und programmiert.

Aufgaben der Steuerung:

  • Eine zenetrale Visuallisierung der Maschinenparameter, Temperaturen und Betriebszustände
  • Ein effizientes Lastmanagment der Maschinen
  • Automatischer Vorrangwechsel der Maschinen im Störungsfall oder bei der Wartungsarbeiten
  • Redundanzschaltung mit zeitlichem Vorrangwechsel
  • Regelung und Steuerung von drei Verbrauchergruppen

Um an unserem - Lastmanager - immer die aktuellen Echtzeitdaten der Maschinen zu visualisieren, kommunizieren die Steuerung und die elektrischen Wärmepumpen per Modbus IP und übertragen oder senden Befehle, Alarme und Betriebszustände.

Bei Außentemperaturen von 7°C haben die vier Wärmepumpen gemeinsam eine Heizleistung von 696 kW. Damit diese Energie in den verschiedenen Gebäuden effektiv genutzt wird, kommen 80 Gebläsekonvektoren verteilt in den Gebäuden zum Einsatz. Die Gebläsekonvektoren sorgen dafür, dass die erzeugte Wärme bzw. Kälte in den Gebäudeabschnitten und den einzelnen Räumen optimal genutzt wird.



Auf einen Blick - 4 x Wärmepumpe

Produkte:

4 x NRK0700

Anwendung:

Versand / Verwaltung / Produktion

Kältemittel:

R 410A

Kältekreise:

2

Verdichteranzahl

4

Verdichtertyp:

Scroll

Leistungsaufnahme:

49,2 kW

Heizleistung bei -12,0°C Außentemperatur:

125,4 kW

Kühlleistung bei +35°C Außentemperatur:

162,46 kW

Wasservolumen:

21.600 l/h

Medium:

Wasser

Kühlen Austritt: + 6,0°C

Heizen Austritt: + 45,0 °C

Kühlen Eintritt: + 12,0°C

Heizen Eintritt: + 39,0 °C

Ansprechpartner:

Konfiguration

Bezeichnung – NRK
Größe - 0700
Einsatzfeld – Mechanisches Einspritzventil
Modell – Wärmepumpe
Wärmerückgewinnung – Ohne Rückgewinner
Ausführung – Hochleistung mit schallgedämpften Betrieb
Lamellen – Kupferrohre und Aluminiumlamellen
Lüftereinheit – Inverter
Stromversorgung - 8 - 400V/3/50Hz mit Schutzschaltern
Wassereinheit – Ohne Puffer mit Pumpe (niedrige Förderhöhe)

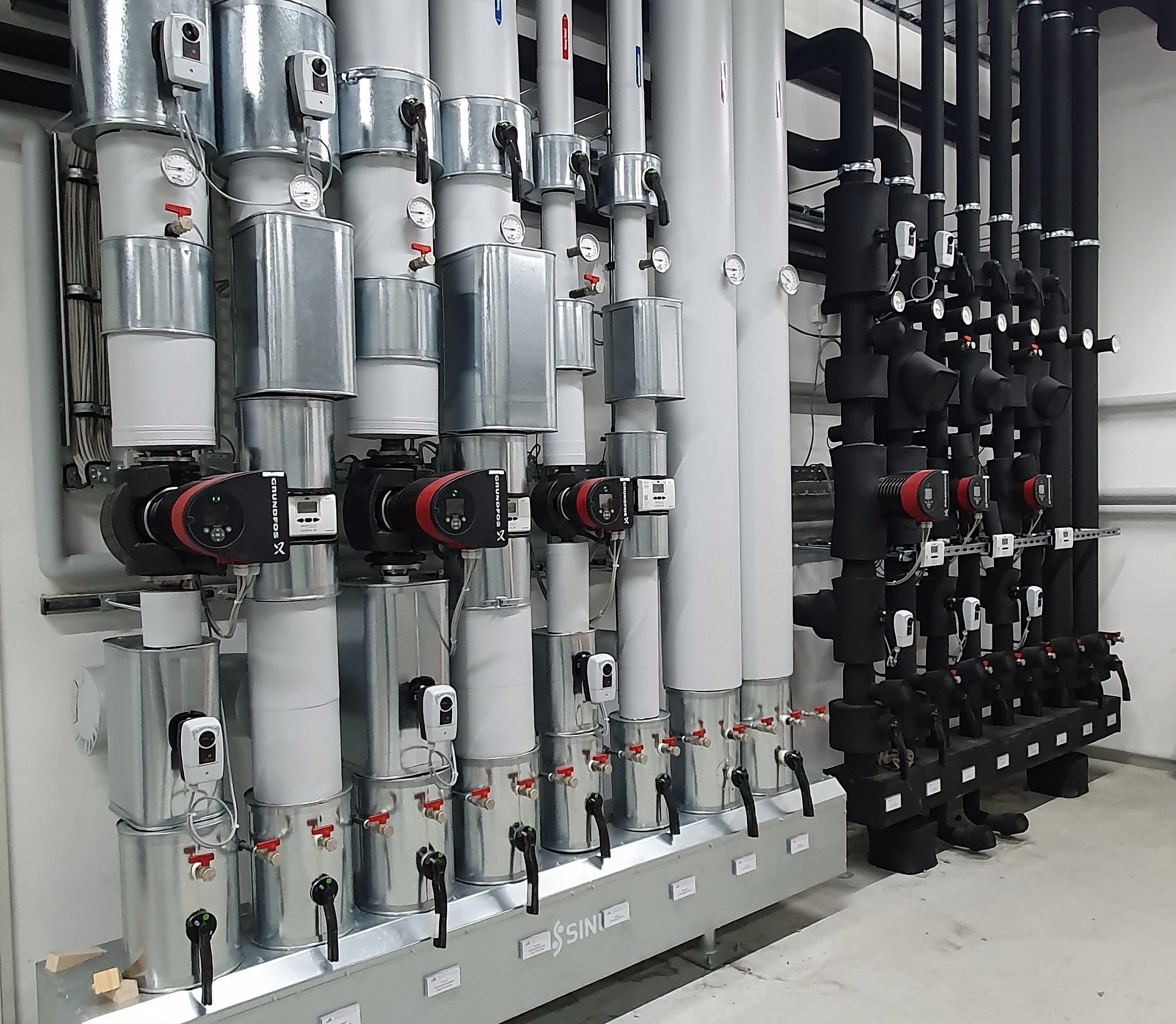

IMG_0243 (2)
IMG_0248 (2)
