Prozesskälte in lackieranlagen

Beschreibung der Maschinen:

Die beiden Maschinen werden für das Entfeuchten und das Kühlen in einer Lackieranlage genutzt.
Da beim Trocknen der Lacke viel Wärmeenergie in den Prozess eingebracht wird und die Maschinen ganzjährig in Betrieb sind, wurde der Kaltwassersatz mit einer Wärmerückgewinnung ausgestattet. Funktionsweise einer Kältemaschine.
Die aus dem Prozess aufgenommene Wärmeenergie bleibt somit nicht ungenutzt, sondern wird mittels Vollwärmerückgewinnung in das Heizsystem der Produktionshallen eingespeist und sinnvoll weiterverwendet. Bei voller Leistung und Wassertemperaturen von +55°C/+60°C werden 325,8 kW Wärme ohne zusätzliches Verwenden von Primärenergie aus dem Lackierprozess zurückgewonnen und in das Heizsystem abgegeben. Sobald keine Wärmerückgewinnung benötigt wird, stehen auf dem Hallendach zwei Trockenkühler mit jeweils 358 kW bereit, um die aufgenommene Wärmeenergie mittels hocheffizienten EC-Ventilatoren an die Ausenluft abzugeben und den Druck im Kältesystem konstant zu halten.

Rechnung Wärmerückgewinnung CO² - Ausstoß:

Bei der Vollnutzdauer von 2.500h und der entsprechenden WRG-Leistung von 325,8 kW werden 814.500 kWh Heizenergie pro Jahr durch die Wärmerückgewinnung erzeugt. Das entspricht 81.450 Litern Heizöl.

- 1L Heizöl = 10 kW / 1L Heizöl = 2,66 Kg CO2
- Ein Buchenbaum kann 12,5 Kg CO2 im Jahr binden.
- Die Wärmerückgewinnung verhindert einen Ausstoß von 216.658 Kg CO2 pro Jahr.
- Ohne Wärmerückgewinnung wären 17.322 Buchen notwendig, um das Ausgestoßene CO2 zu binden.

Fernüberwachungsmodul:
Betriebszustände, Alarme, Temperaturen, Drücke, Überhitzungen, Betriebsstunden, Anlagenleistungen und weiter Daten werden ausgelesen und dokumentiert. Die Langzeittrends ermöglicht eine schnelle und detaillierte Analyse des gesamten Systems und eine perfekte Einstellung der Maschinenparameter. Bei Problemen im System werden kostenintensive Anfahrten oder lange Terminfindungsphasen hinfällig.

Auf einen Blick

Produkte:

HWS1402X°TL°8 + G0

Anwendung:

Prozess Lackieranlage

Kältemittel:

R 513A

Kältekreise:

2

Verdichteranzahl

2

Verdichtertyp:

Schraubenverdichter Modulierend

Leistungsaufnahme:

96,2 kW

Heizleistung der WRG:

325,9kW

Kühlleistung bei +40°C Wassereintrittstemperatur:

309,3 kW

Wasservolumen:

46.080 l/h

Medium:

Wasser

Kühlen Austritt: + 6,0°C

Heizen Austritt: + 55,0 °C

Kühlen Eintritt: + 12,0°C

Heizen Eintritt: + 60,0 °C

Ansprechpartner:

Konfiguration

Bezeichnung – HWS
Größe - 1402
Einsatzfeld – Elektronisches Einspritzventil (Erzeugte Wasser von +4 °C)
Modell – Reversible Wärmepumpen auf der Wasserseite
Ausführung – Schallgedämpft
Wärmerückgewinnung – Mit vollständiger Wärmerückgewinnung
Verdampfer - Nach PED
Stromversorgung - 8 - 400V/3/50Hz mit Schutzschalter
Ansteuerung Pumpen - mit Störmeldung

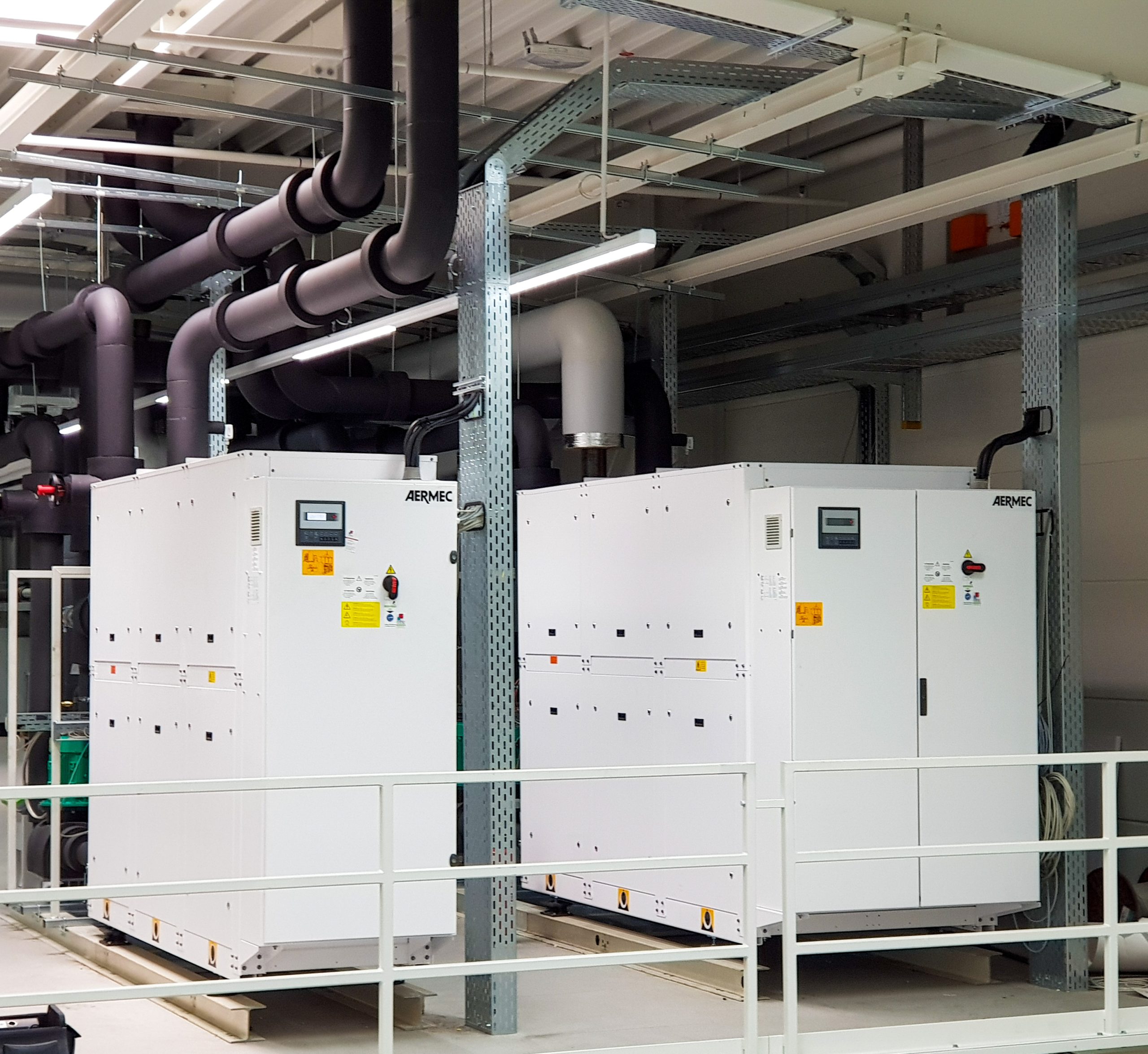

20230628_154707 (1)
